智能型水性漆静电喷枪_全自动水性涂料喷涂装置
博士达内置高压型自动静电喷枪按国际标准生产,采用自主研发的高压静电技术与精密的制作工艺,运行稳定,连续工作寿命长。
● 自主研发的静电喷涂系统,高压包紧临喷嘴,有效解决静电流失问题,对涂料没特殊要求,运行稳定、可靠、安全。
● 内置型静电喷枪静电强、涂料能充分带电、涂料利用率高、包复效果好、节省油漆、减少环境污染。
● 油漆可以快速、均匀的吸附到工件表面的每一个角落,基本不存在涂层薄厚不一、不均匀、弯角及圆弧处位喷不到的漆的现象,喷涂效果和均匀度非常好...

立即咨询

咨询电话 :186-6735-5313

微信:LLLYYY0918邮箱:echl163@163.com

产品详情

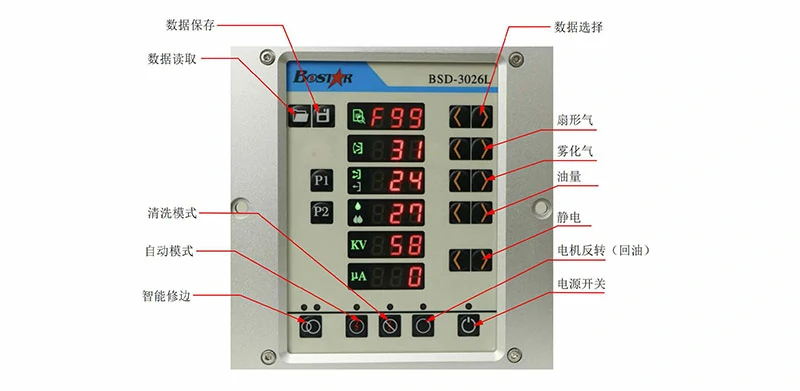

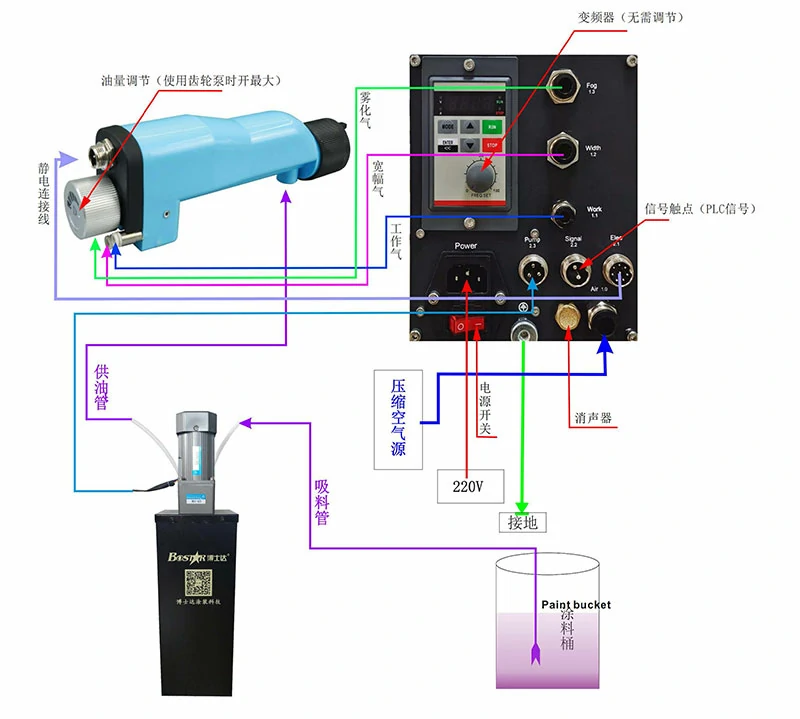

BSD-3026L自动水性漆静电喷枪功能说明及连接图

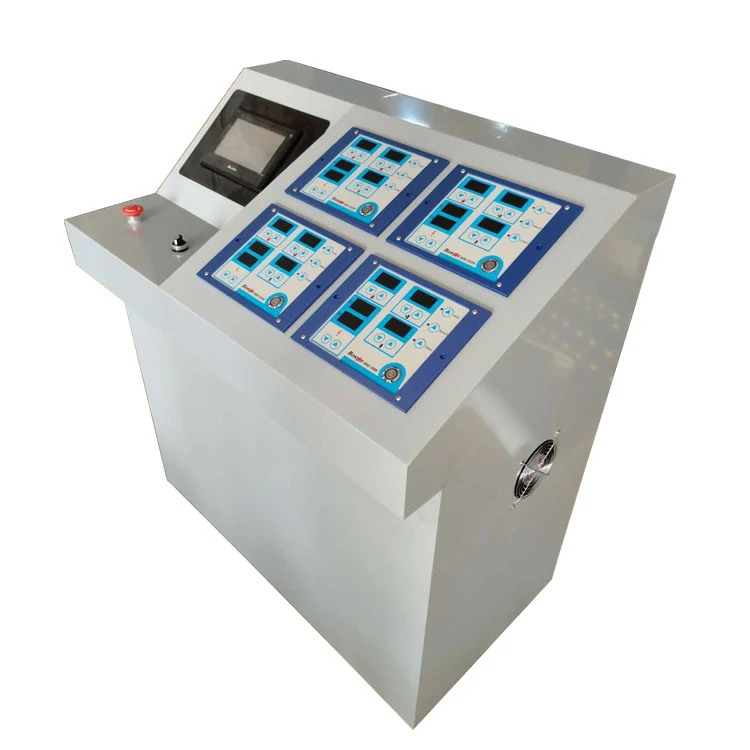

全自动水性漆涂装设备

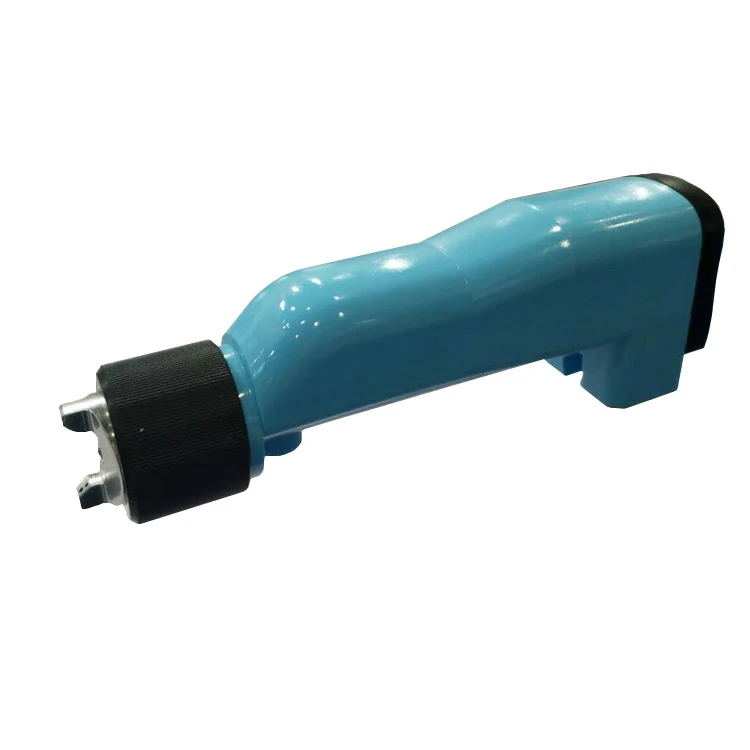

智能型水性涂料静电喷枪

1、自动水性漆静电喷枪的静电工作原理

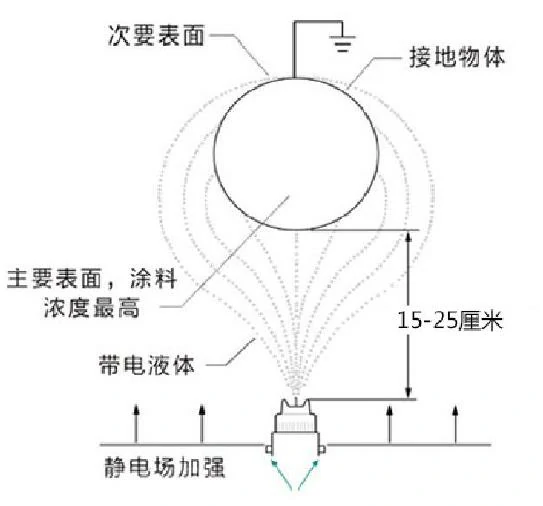

静电喷涂是利用“静电环抱”物理现象的一种喷涂方式。

带高压静电的喷枪电极针和接地的物体间存在一个静电场,当涂料经静电喷枪喷出,涂料在被雾化的同时,带上了静电荷,这种带电荷的涂料微粒在静电场力的作用下,会更大比例到达接地工件,而不会偏离目标体或被周围气流带走。

因而提高了静电喷涂的传递效率,帮助您更大程度地提高喷涂质量,节省成本和材料,满足您不断变化的生产需求。

智能型水性涂料静电喷枪

2、自动水性漆静电喷枪的主要优点

博士达内置高压型自动静电喷枪按国际标准生产,采用自主研发的高压静电技术与精密的制作工艺,运行稳定,连续工作寿命长。

● 自主研发的静电喷涂系统,高压包紧临喷嘴,有效解决静电流失问题,对涂料没特殊要求,运行稳定、可靠、安全。

● 内置型静电喷枪静电强、涂料能充分带电、涂料利用率高、包复效果好、节省油漆、减少环境污染。

● 油漆可以快速、均匀的吸附到工件表面的每一个角落,基本不存在涂层薄厚不一、不均匀、弯角及圆弧处位喷不到的漆的现象,喷涂效果和均匀度非常好。

3、自动水性漆静电喷枪的主要参数

控制主机
电源电压: AC220(50-60Hz) 输出电流: 10uA-60uA 主机尺寸: 250*200*150
气源气压: 0.6-0.8MPa 输出电压: 12-24V 保护断电: 60uA
静电调整: 无段式调整 主机重量: 2KG 静电显示: LED数显
静电喷枪
喷枪长度: 200mm 喷嘴口径: 1.8mm 空气压力: 0.4-0.6MPa
流量: 20-720ml/min 喷涂距离: 150mm-500mm 供给方式: 齿轮泵
空气用量: 75-230L/min 喷幅大小: 90-230mm 电缆长度: 8000mm
气管长度: 8000mm 涂料管长度: 8000mm 输出静电: 10-100KV
供漆系统
驱动方式: 电动 齿轮泵: 5ml/rpm 涂料最大粘度: 5000CPM
工作电压: AC220(50Hz) 减速比: 10:1 最大噪音: ≤30 dBa
功率: 120W 最大供油量: 720ml/min 油量调节: 数显无级调整

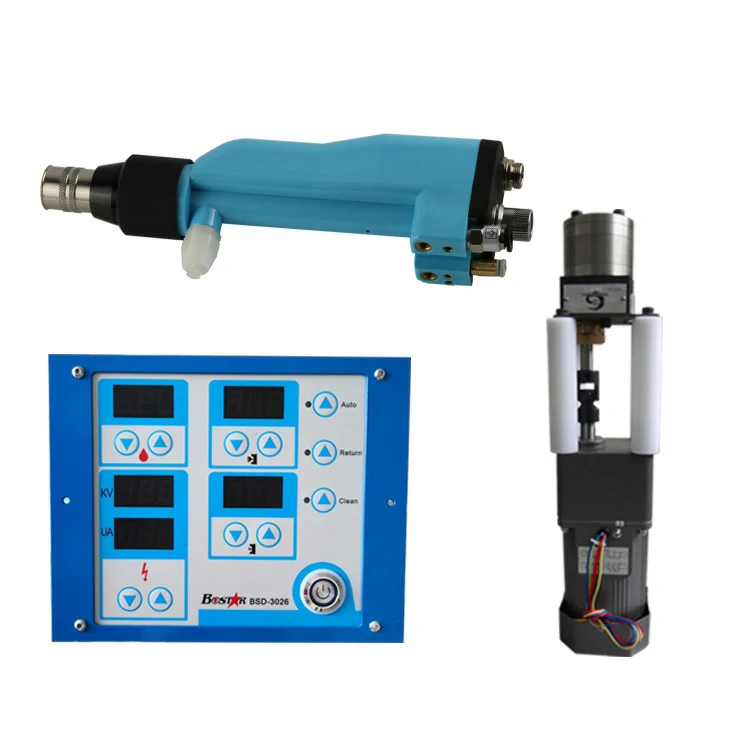

4、自动静电喷枪标配

DISK标配出货清单
序号 名称 规格 单位 数量 备注
1 控制主机 数显操作 1
2 自动静电喷枪 内置高压型 1
3 圆形白铁喷嘴 BSD-3311 1
4 固定基座 M6螺丝 1
5 双层涂料管 8米 1
6 齿轮泵 5CC(水性) 1 10米涂料管
7 接地线 2米 1
8 气管 φ8*8米 3
9 气管转接头 φ8-φ6 3
10 电缆线 8米 1

5、自动水性漆静电喷枪使用注意事项

● 本系统中使用的液体和润滑剂不得含有硅胶!

● 每次开机前,要确认气源的畅通,并保证空气压力在0.5MPa以上。

● 提供给电机的空气必须干燥、清洁、无油或水分。大气露点应小于等于10F。所用的空气加热器应调整得足够高,以防止在电机壳体或排气口形成冷凝。

● 本设备有专门的接地点,必须保证主机真实接地。

● 本设备具有广泛的涂层材料导电性。然而,对于水性涂料,可能需要将涂料供应与地面隔离。

● 每天检查喷嘴有无磨损或损坏。如果过度磨损或损坏,请更换。喷嘴磨损或损坏会导致不平衡状态和雾化效果变差。

● 维护保养期间可能存在电击和火灾危险。在进入喷洒区域之前,电源必须关闭。喷房抽风系统在溶剂清洗时应保持开启状态。

● 由于枪身渗透的危险性,应谨慎使用溶剂!不得直接用软管将其冲洗到喷枪外壳或任何接头上。

● 正常工作状态下切勿触摸金属喷嘴,可能造成电击危险。如需调整雾化宽度,请关闭静电输出,并有接地线释放喷嘴的残余静电。

● 用塑料包住喷枪外壳以保持清洁。

● 外壳在涂料堆积的情况下使用可能会导致静电流失,造成吸附效果差。

6、自动水性漆静电喷枪喷嘴调节方法

(1)扇形喷嘴:使流体雾化形成扇形喷型,从喷嘴射出的空气进一步使流体雾化并使流体尾部完全雾化,从而形成均匀的喷型。

流体通过电极时带静电电荷。带电的流体被吸引到接地的工件上,包裹和均匀地涂盖所有表面。

调节主机的雾化空气调节阀可调节进入喷嘴的空气,这个调节阀可以调整油漆的雾化程度。扇形空气调节阀可以更改喷型宽度。

(2)白铁喷嘴:使流体雾化形成圆形喷型,高效的雾化效果带来更好的静电吸附效果。

调节主机的的雾化空气调节阀和扇形空气调节阀都可以更改雾化空气大小。

智能型水性涂料静电喷枪喷嘴调节方法

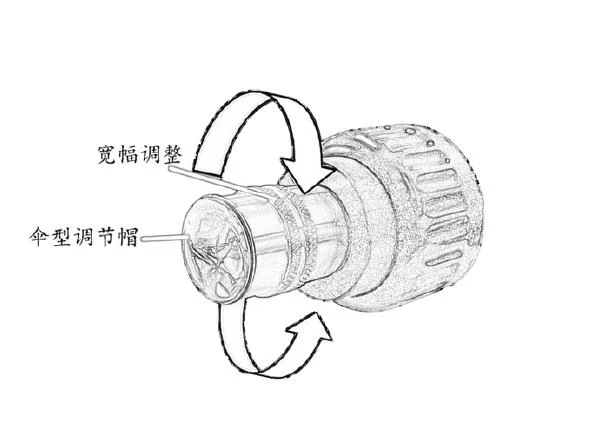

图3-1 静电喷枪喷嘴调节方法

如图3-1,将喷嘴之白铁喷嘴伞形帽调整钮调紧,白铁喷嘴幅度调整钮依逆时针方向旋退1/2圈,即可开始调整至适当之喷幅。

注意:喷枪于作业后清洗时,需先确定关闭控制箱的电源,并将喷枪接地,除残存电流后,方可进行清洗工作。

自动水性漆静电喷枪的日常保养与维护

1、自动沙发漆静电喷枪日常操作与保养

1-1 开机

a、启动控制柜,进入操作界面

b、开启油泵,使用需要涂料稀释剂清洗一遍管道。

c、 调整往复机高度,或调用原储存的程序。

d、换成所需喷涂的涂料,开启供油,真至正常供油。

e、开启流水线,按前面所述方法正常生产。

1-2 添加涂料

a、关闭流水线,关闭供油系统,关闭静电。

b、使用接地线连接涂料桶里的涂料,释放残留静电。

c、添加涂料。

d、继续开机工作。

1-3 停机

注:如需停机2小时以上,需要严格遵循以下步骤:

a、关闭流水线,关闭静电,雾化开启,排风开启。

b、开启油泵回油功能,直到管内涂料排空。

c、使用接地线清除桶内残留静电。

d、换成清洗用稀释剂,开启供油,清理涂料管内的残留涂料。

e、关闭油泵,关闭雾化,关闭电源。将圆形喷嘴拆下。

f、将圆形喷嘴浸泡在溶剂中,用软布去除表面的油漆,用软毛刷去除井区的油漆。清洁后,重新安装回去。

粉末旋杯喷枪

2、自动水性漆静电喷枪使用中常见问题分析及处理办法

现象 问题分析 处理办法
静电效果差
(上漆率低)
涂料吐出量大 减小吐出量
雾化效果差 加大雾化气压
挂钩不干净 清理挂钩
静电电压低 加大静电输出
涂料电阻值高 更换涂料或加导电液
水性涂料 对涂料桶进行绝缘处理
电流读数高 喷枪距离工件太近 检查距离>15cm
油性涂料电阻太低 更换涂料
喷枪外壳油漆吸附多 清理外壳
涂料桶漏电(水性) 涂料桶绝缘处理
雾化效果差 白铁喷嘴有损坏 更换喷嘴
没有调节好空气口 重新调节
喷嘴处有涂料固化 清理喷嘴
涂料供应不正常 涂料粘度高 稀释涂料
涂料管堵塞 清理或更换涂料管
喷油嘴堵塞 清理或更换喷油嘴
齿轮泵损坏 更换齿轮泵
工作气压不足 加强输入气压(0.5MPa以上)

博士达静电喷枪质量保证

博士达保证本文件引用的设备由博士达生产,并且以名誉担保材料和工艺在销售给初始购买者的当日无缺陷。

除了公布的特别担保、延长担保或有限担保政策以外,博士达 将在设备售出之日起十二个月内免费修理或更换任何由本公司认定具有缺陷的设备零配件。 如果检查发现设备无任何材料或工艺缺陷,则会对修理收取合理费用,该费用可能包括零配件、人工和运输成本。

博士达粉末旋杯喷枪

博士达对本公司所售设备提供长期售后维修服务,零配件长期供应,只收取相关成本费用。

本担保仅在设备按照 博士达 的书面建议安装、操作和维护时适用。

本担保并不涵盖普通磨损或任何因人为错误安装、误用、磨损、腐蚀、维护不足或不当、疏忽、事故、篡改或用非博士达零部件更换部件导致的故障、损坏或磨损,而且概不负责。

博士达对因非本公司提供的结构、附件、设备或材料与本设备不兼容,或非博士达提供的结构、附件、设备或材料的不当设计、制造、安装、操作或维护所导致的故障、损坏或磨损亦概不负责。

本担保具有排他性,并取代无论是明示的还是默示的任何其它担保,包括但不限于适销性担保或特定用途适用性担保。

旋杯粉末喷涂机

自动喷涂系统介绍 - 安全注意事项

● 用户必须阅读并熟悉本手册中的安全章节以及其中确定的安全文献。

● 本设备仅供受过培训的人员使用。

● 操作、清洁或维护本设备的所有人员必须阅读并完全理解本手册!应特别注意确保遵守

操作和维修设备的警告和安全要求。在安装、操作和/或维修本设备之前,用户应了解并遵守所有当地建筑和消防规范和条例以及适用的国家安全标准。

1-1 火灾危险

● 灭火设备必须存在于喷雾区域并定期测试。

● 喷洒区域必须保持清洁,防止可燃残留物的积聚。

● 喷洒区绝不允许吸烟。

● 在清洁、冲洗或维护之前,必须关闭雾化器的高压电源。

● 喷漆室的通风必须保持在国家和当地法规要求的范围内。此外,在使用易燃或可燃溶剂进行清洁操作时,必须保持通风。

● 必须防止静电起弧。涂层零件和涂药器之间必须保持安全的火花距离。在任何时候,输出电压每10千伏需要3厘米的安全距离。

● 仅在没有可燃材料的区域进行试验。测试可能需要接通高压,但必须按照说明进行。

● 非工厂更换零件或未经授权的设备改装可能导致火灾或人身伤害。如果使用,钥匙开关旁路仅在设置操作期间使用。禁止在禁用安全联锁装置的情况下进行生产。

● 油漆工艺和设备应按照当地、国家和当地健康与安全规范进行设置和操作。

1-2 放电危险

● 喷洒部位和喷涂区域的操作人员必须正确接地。

● 喷洒的零件必须支撑在正确接地的输送机或悬挂器上。零件与接地之间的电阻不得超过1兆欧。

● 操作员必须接地。不应穿橡胶底的绝缘鞋。手腕或腿上的接地带可用于确保充分的接地接触。

● 操作员不得佩戴或携带任何未接地的金属物体。

● 注意:有关正确的操作员接地,请参阅国家/地区安全规范。

● 喷洒区中的所有导电物体,除了那些需要高压处理的物体外,必须接地。在喷洒区域必须提供接地导电地板。

● 在冲洗、清洗或喷洒系统设备之前,务必关闭电源。

● 除非特别批准用于危险场所,否则所有电气设备必须位于I类或II类1或2类危险区域之外。

● 避免在溶剂供应不接地的流体系统中安装喷涂设备。

● 通电时不要触摸雾化结构和电极。

1-3 化学危害

● 遵循涂料制造商提供的安全数据表的要求。

● 必须提供足够的排气,以防止空气中积聚有毒物质。

● 有机会吸入喷涂材料时,请使用口罩或呼吸器。面罩必须与喷涂的材料及其浓度兼容。设备必须符合工业卫生或安全规定。
